Máy giặt là một hệ thống phức tạp hoạt động dựa trên sự phối hợp nhịp nhàng của các mạch điện tử và cơ cấu cơ khí. Việc nắm vững sơ đồ tổng quát và nguyên lý hoạt động của từng khối là nền tảng quan trọng cho mọi kỹ thuật viên sửa chữa máy giặt. Bài viết này cung cấp một cái nhìn chuyên sâu, chính xác về cấu tạo và quy trình vận hành của máy giặt

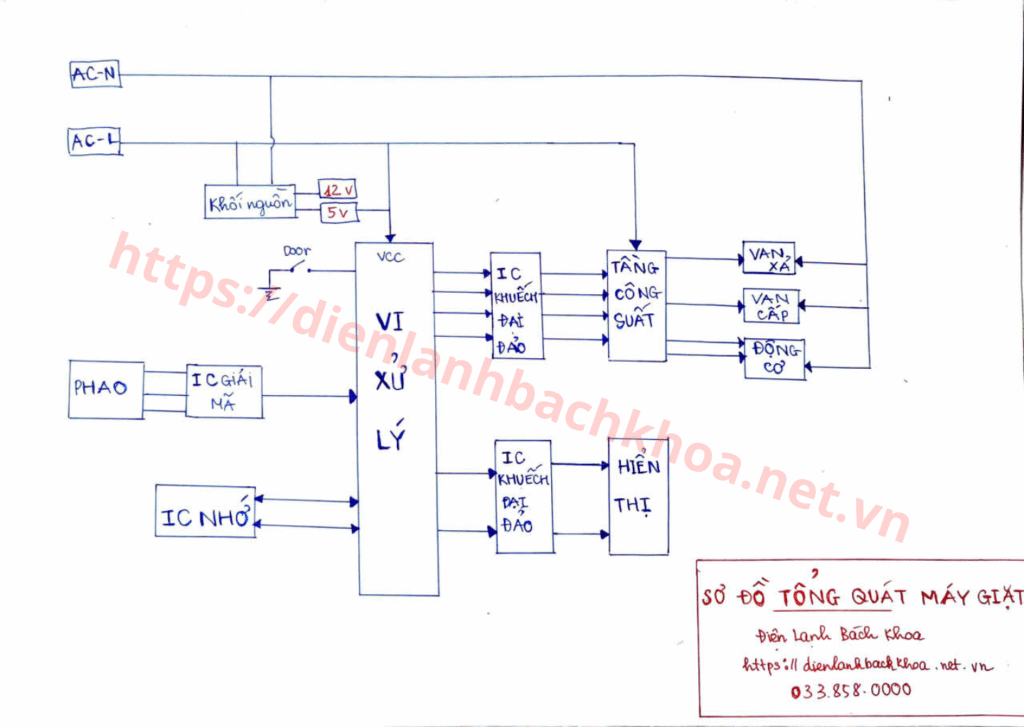

1. Phân Tích Sơ Đồ Tổng Quát và Các Thành Phần Điện Tử Chủ Chốt Của Máy Giặt
Bo mạch điều khiển (PCB) là “bộ não” của máy giặt, được cấu thành từ nhiều khối chức năng riêng biệt, mỗi khối đảm nhận một nhiệm vụ cụ thể trong quy trình giặt.
1.1. Khối Nguồn (Power Supply Block)
Khối nguồn là thành phần đầu tiên nhận điện áp AC từ lưới điện và biến đổi thành các mức điện áp DC ổn định, cung cấp năng lượng cho toàn bộ mạch điều khiển.
| Điện áp ra | Mức điện áp | Chức năng cấp nguồn |
| 12V DC | Cao hơn | Cung cấp cho Role (Rơ le) điều khiển mạch công suất và IC Khuếch Đại Đảo (Driver IC). |
| 5V DC | Thấp hơn | Cung cấp cho các vi mạch xử lý tín hiệu như Vi Xử Lý (VXL – Microcontroller), IC Giải Mã (Decoder IC) và IC Nhớ (EEPROM). |
1.2. Công Tắc Cửa (Door Switch/Lock)
Đây là cơ chế an toàn bắt buộc, bảo vệ người dùng khỏi nguy cơ chấn thương do lồng giặt quay tốc độ cao.
- Loại: Thường có 3 dây hoặc 4 dây tùy theo thiết kế của nhà sản xuất (bao gồm dây nguồn 5V DC, dây tín hiệu và dây mass).
- Nguyên lý: Hoạt động dựa trên nguồn 5V DC được cấp từ bo mạch. Khi cửa đóng an toàn, công tắc sẽ truyền tín hiệu về VXL, cho phép máy khởi động chương trình giặt hoặc vắt.
1.3. Cảm Biến Mực Nước (Phao/Pressure Sensor)
Cảm biến này được thiết kế để đo và khống chế lượng nước trong lồng giặt theo yêu cầu thiết lập của người dùng hoặc theo chương trình giặt đã chọn.
- Loại: Có hai loại phổ biến là 2 dây (loại cơ kết hợp với mạch điện tử) và 3 dây (loại cảm biến áp suất điện tử – hoạt động ổn định và chính xác hơn).
- Chức năng: Chuyển đổi áp suất không khí nén từ ống dẫn hơi nước thành tín hiệu điện áp analog (hoặc tần số) gửi về VXL để điều chỉnh van cấp nước.
1.4. IC Nhớ (EEPROM – Electrically Erasable Programmable Read-Only Memory)
IC Nhớ là nơi lưu trữ chương trình giặt, các thông số cài đặt mặc định và dữ liệu lịch sử hoạt động của máy.
- Đặc điểm:
- Mã nhận dạng: Các IC 8 chân nằm cạnh VXL, thường có mã 24Cxx, 96Cxx, 93Cxx (trong đó ‘xx’ là dung lượng).
- Tích hợp: Một số dòng máy giặt hiện đại tích hợp bộ nhớ này trực tiếp vào bên trong VXL.
- Sự cố khi hỏng: Gây ra lỗi chương trình nghiêm trọng như loạn chương trình, giặt đi giặt lại không kết thúc, hoặc máy không nhận lệnh.
1.5. IC Khuếch Đại Đảo (Driver IC/Gate Array)
IC Khuếch Đại Đảo (thường là IC 16 chân) hoạt động như một tầng trung gian thiết yếu giữa Vi Xử Lý và Tầng Công Suất.
- Ví dụ: ULN2003, ULN2004, KID6004,…
- Nhiệm vụ: Khuếch đại tín hiệu điều khiển (vốn rất yếu) từ VXL lên mức điện áp và dòng điện lớn hơn đủ để kích hoạt Role hoặc Triac/Transistor của Tầng Công Suất. Điều này bảo vệ VXL khỏi bị hỏng do quá tải.
1.6. Tầng Công Suất (Power Stage)
Tầng công suất là nơi thực hiện việc đóng/ngắt điện áp lớn để điều khiển các thiết bị ngoại vi có công suất cao như động cơ, van cấp và van xả.
- Thành phần chính: Sử dụng từ 4 đến 5 TRIAC (Triode for Alternating Current).
- TRIAC gắn tản nhiệt: Thường có 2 TRIAC lớn được gắn tản nhiệt, có nhiệm vụ điều khiển Động cơ (Motor) quay theo hai chiều quay trái/quay phải.
- TRIAC không gắn tản nhiệt: Thường có 2-3 TRIAC nhỏ hơn, điều khiển Van Cấp Nước (Inlet Valve) và Van Xả Nước (Drain Valve).
2. Nguyên Lý Hoạt Động Chung Của Một Chu Trình Giặt Hoàn Chỉnh
Quy trình hoạt động của máy giặt điện tử là một chuỗi các bước được lập trình chặt chẽ bởi Vi Xử Lý (VXL), bao gồm kiểm tra an toàn, thiết lập, và thực thi các giai đoạn giặt/vắt.
2.1. Khởi Động và Kiểm Tra Ban Đầu (Standby & Initial Check)
- Chế độ Chờ (Standby): Khi cắm điện, Khối Nguồn hoạt động ngay lập tức, cung cấp điện áp chờ (thường là 5V và 12V) cho VXL và các khối liên quan.
- Kích hoạt và Kiểm tra Cảm biến: Khi người dùng bật nút nguồn (Power), VXL sẽ ra lệnh kiểm tra trạng thái của các mạch cảm biến (ví dụ: cảm biến tốc độ động cơ, cảm biến nhiệt độ nếu có).
- Lỗi Cảm Biến: Nếu mạch cảm biến báo lỗi hoặc không có tín hiệu xung điện sau vài giây, máy sẽ báo lỗi (Error Code) và ngừng hoạt động.
- Hoạt động Bình thường: Nếu hệ thống cảm biến tốt, VXL cho phép người dùng thiết lập các chế độ và chu trình giặt trên bảng điều khiển.
2.2. Giai Đoạn Vận Hành và Giám Sát (Washing Cycle)
- Giám sát song song: Trong suốt quá trình cấp nước và giặt, VXL liên tục kiểm tra đồng thời tín hiệu từ Công Tắc Cửa (CTC) và Phao (Cảm biến mực nước).
- Nếu CTC hoặc Phao có tiếp xúc chập chờn (tín hiệu không ổn định) trong thời gian ngắn, máy có thể tiếp tục hoạt động mà không báo lỗi ngay lập tức, nhưng có thể gây ra sai lệch trong mực nước hoặc an toàn.
- Quy trình Giặt: Khi đủ nước (do Phao báo về), VXL kích hoạt các TRIAC điều khiển động cơ quay luân phiên (trái-phải) để thực hiện quá trình giặt.
2.3. Kết Thúc Chương Trình và Chế Độ Vắt (Spin Cycle)
- Xả nước: Sau khi hoàn thành quá trình giặt/xả, VXL ra lệnh kích hoạt TRIAC điều khiển Van Xả Nước hoạt động để rút hết nước bẩn ra khỏi lồng.
- Chuyển chế độ Vắt: Sau khi nước xả hết, VXL điều khiển Bộ Ly Hợp (Clutch Assembly).
- Bộ ly hợp sẽ chuyển từ trạng thái kết nối Mâm Giặt (chỉ quay mâm) sang trạng thái kết nối Lồng Giặt (cả lồng và mâm cùng quay).
- Thực hiện Vắt: Động cơ sẽ quay với tốc độ cao hơn nhiều để thực hiện chế độ vắt, rút nước tối đa khỏi quần áo, kết thúc hoàn toàn chu trình giặt.
Kết Luận: Nắm Vững Cấu Trúc Là Chìa Khóa Sửa Chữa Chuyên Nghiệp
Việc phân tích sơ đồ tổng quát và nguyên lý hoạt động của máy giặt điện tử không chỉ là kiến thức cơ bản mà còn là yếu tố then chốt giúp kỹ thuật viên chẩn đoán và sửa chữa lỗi một cách chính xác.
Chúng ta đã đi sâu vào các khối chức năng quan trọng: từ vai trò cung cấp năng lượng của Khối Nguồn, chức năng an toàn của Công Tắc Cửa và Phao nước, đến nhiệm vụ điều phối của Vi Xử Lý và tầng đệm IC Khuếch Đại Đảo. Đặc biệt, việc hiểu rõ nguyên lý hoạt động chung của máy giặt, từ giai đoạn kiểm tra ban đầu đến quá trình điều khiển Tầng Công Suất để vận hành động cơ và các van, là nền tảng để giải quyết triệt để các sự cố.
Nắm vững sơ đồ nguyên lý máy giặt và cấu tạo máy giặt chi tiết sẽ giúp bạn không chỉ sửa được lỗi mà còn tối ưu hóa hiệu suất hoạt động của thiết bị. Đây chính là tài liệu kỹ thuật đáng tin cậy cho bất kỳ ai đang theo đuổi công việc sửa chữa điện tử, điện lạnh chuyên nghiệp.
